Správně navržená elektroinstalace v bytě vyžaduje přesné plánování instalačních zón a použití certifikovaných elektroinstalačních materiálů. Dodržení platných technických norem a bezpečnosti elektroinstalace je nezbytným předpokladem pro prevenci rizik spojených s elektrickým proudem v domácím prostředí.
Klíčové závěry
- Zásuvky se obvykle umisťují 20-30 cm nad podlahu, vypínače kolem 120 cm.
- Plánujte rozvaděč s minimálně 20-30 % rezervou pro budoucí rozšíření.
- Elektroinstalace v bytě 2kk trvá přibližně 4 dny, v 3kk asi 5 dní.
- Doporučuje se provádět revizi elektroinstalace každých 5 let.
- Instalační zóny v koupelně sahají do výšky 2,25 m od podlahy, kde platí přísná pravidla.
Jak naplánovat elektroinstalaci v domácnosti
Efektivní plán elektroinstalace začíná detailním výkresem, který definuje rozmístění spotřebičů, nábytku a osvětlení. Správné rozvržení prvků podle norem zajišťuje dlouhodobou bezpečnost elektroinstalace a funkčnost celého systému v bytě.

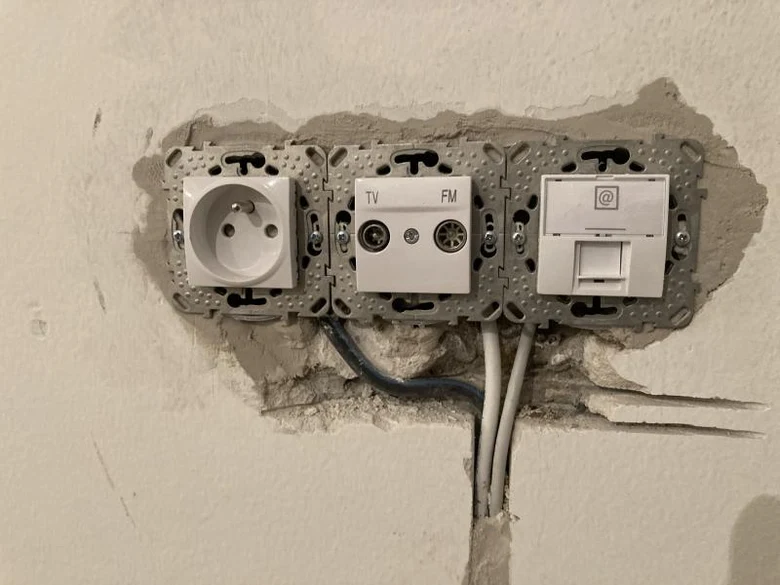

Jak správně rozmístit zásuvky a vypínače
Při navrhování domácí elektroinstalace je klíčové dodržet standardizované výšky, které zajišťují komfort a bezpečnost. Standardní výška zásuvek od podlahy se pohybuje v rozmezí 20 až 30 cm, což minimalizuje riziko mechanického poškození a usnadňuje přístup. Vypínače se standardně umisťují do výšky 120 cm nad podlahou, aby byly snadno dosažitelné i pro děti. Při plánování vždy zohledněte instalační zóny koupelna, kde platí přísnější pravidla pro vzdálenost elektrických prvků od zdrojů vody.
| Prvek | Doporučená výška (cm) |
|---|---|
| Zásuvka (běžná) | 20-30 |
| Vypínač světel | 110-120 |
| Zásuvka nad pracovní deskou | 100-110 |
Odborná rada: Častou chybou je podcenění počtu zásuvek za televizí nebo v kuchyni; vždy plánujte o 20 % více vývodů, než aktuálně potřebujete. Toto řešení se hodí pro rodiny s rostoucími nároky na techniku, naopak se nehodí do prostor s minimálním využitím spotřebičů, kde by zbytečné rozvody jen zvyšovaly náklady.

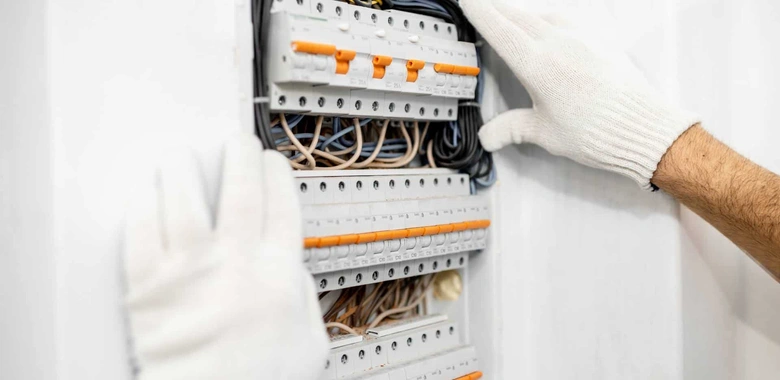

Jak zajistit rezervu v rozvaděči pro budoucí rozšíření
Rozvaděč musí být navržen s rezervou 20 až 30 % volných pozic pro budoucí rozšíření elektroinstalace. Tato kapacita vám umožní snadno přidat nové jističe při instalaci dalších spotřebičů bez nutnosti náročné výměny rozvaděče. Kvalitní elektroinstalační materiály a dobře navržený projekt jsou základem, který usnadní následnou revizi elektroinstalace.
Jaké materiály a nářadí jsou potřeba pro elektroinstalaci
Výběr kvalitních komponentů je základem pro dlouhodobou bezpečnost elektroinstalace v bytě. Mezi nezbytné elektroinstalační materiály patří především měděné vodiče s odpovídajícím průřezem, jako je CYKY-J 3×1,5 mm2 pro světelné okruhy nebo CYKY-J 3×2,5 mm2 pro zásuvkové okruhy. Pro jištění obvodů instalujte jističe s vypínací charakteristikou B, přičemž pro běžné zásuvky volíte hodnotu 16 A a pro světla 10 A. Pod zásuvky a vypínače osazujte elektroinstalační krabice s hloubkou minimálně 45 mm pro snadnější manipulaci s vodiči. Při výběru vždy hledejte označení CE a shodu s normou ČSN 33 2000, které garantují bezpečnost elektroinstalace.
Pokud vás zajímá, jaké nářadí je potřeba pro realizaci domácí elektroinstalace, připravte si následující základní vybavení:
- Odizolovací kleště s nastavitelným dorazem pro precizní odstranění izolace bez poškození měděného jádra vodiče.
- Sada izolovaných šroubováků s atestem VDE pro bezpečnou práci pod napětím do 1000 V.
- Dvoupólová zkoušečka napětí s funkcí zátěže, která slouží k ověření beznapěťového stavu a zajišťuje bezpečnost instalace.
- Vodováha o délce alespoň 60 cm pro přesné dodržení výšky zásuvek a rovné usazení elektroinstalačních krabic v drážkách.
| Komponenta | Doporučený typ/parametr | Účel použití |
|---|---|---|
| Kabel světla | CYKY-J 3×1,5 | Rozvody pro svítidla |
| Kabel zásuvky | CYKY-J 3×2,5 | Rozvody pro zásuvky |
| Jistič zásuvky | Charakteristika B, 16 A | Ochrana zásuvkového okruhu |
| Jistič světla | Charakteristika B, 10 A | Ochrana světelného okruhu |
Odborná rada: Častá chyba při nákupu materiálu spočívá v podcenění průřezu kabelů pro kuchyňské spotřebiče, kde musí být pro varné desky a trouby použity vodiče o průřezu 4 mm2 nebo 6 mm2. Pamatujte také, že instalační zóny koupelna vyžadují použití prvků s minimálním stupněm krytí IP44, aby nedošlo k ohrožení vlhkostí. Po dokončení montáže je vždy nutná revize elektroinstalace provedená kvalifikovaným revizním technikem, který vystaví revizní zprávu.
Tato elektroinstalace se hodí pro rekonstrukce v rodinných domech a bytech s moderními nároky na spotřebiče, ale není vhodná pro svépomocnou instalaci v objektech s vysokým rizikem požáru nebo v průmyslových provozech, kde platí odlišné normy. Na co si dát pozor: při instalaci elektrických rozvodů doma nikdy nekombinujte hliníkové a měděné vodiče v jedné svorce, neboť dochází k jejich elektrochemické korozi a následnému přehřívání spojů.
Jak správně vysekat drážky na elektriku
Jak správně vysekat drážky na elektriku při instalaci
Při přípravě elektroinstalace v bytě je klíčové přesné a technicky správné vysekání drážek, které slouží k vedení kabelů. Před zahájením práce vždy ověřte pomocí detektoru, zda se v daném místě nenacházejí stávající rozvody nebo výztuže. Pro efektivní a bezpečnou práci doporučuji použít drážkovací frézu s odsáváním, která minimalizuje prašnost a zajišťuje konstantní hloubku řezu.
- Používejte ochranné brýle, pracovní rukavice a respirátor třídy FFP2.
- Drážky veďte výhradně vodorovně nebo svisle, nikdy ne šikmo.
- Dodržujte instalační zóny, zejména pokud plánujete elektroinstalaci v koupelně.
- Hloubka drážky musí odpovídat průměru chráničky plus minimálně 10 mm pro krycí vrstvu omítky.
Odborná rada: Častá chyba při sekání drážek spočívá v narušení nosných prvků zdiva, proto se vždy vyhněte hlubokým zásahům do nosných překladů a sloupů. Správně provedené drážky zrychlí následné usazování elektroinstalačních materiálů a zajistí bezproblémové splnění podmínek pro budoucí revize elektroinstalace.

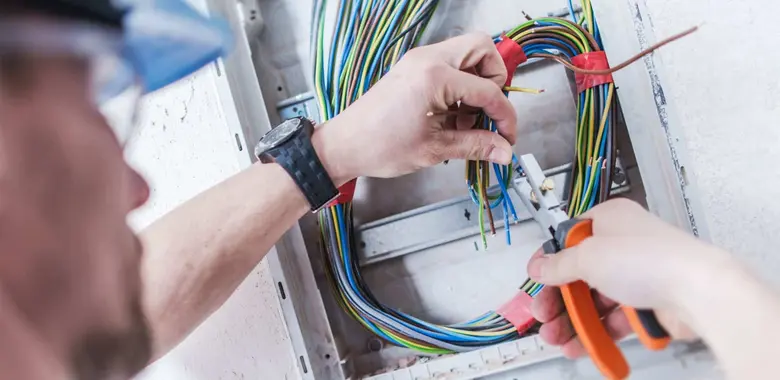

Jak bezpečně připojit vodiče a komponenty
Správné zapojení vodičů a komponentů tvoří základní pilíř, na kterém stojí celková bezpečnost elektroinstalace v bytě i rodinném domě. Při realizaci rozvodů vždy postupujte podle normy ČSN 33 2000-5-52, která definuje technické parametry pro elektroinstalační materiály i bezpečné postupy instalace.
Jak bezpečně připojit vodiče pomocí svorek
Při připojování vodičů vždy používejte certifikované elektrické svorky, které zajišťují pevný a trvalý kontakt. Nedostatečné utažení spoje zvyšuje přechodový odpor, což vede k lokálnímu zahřívání vodičů nad 70 stupňů Celsia a představuje vysoké riziko vzniku požáru. V rámci návodu na bezpečnou elektroinstalaci v bytě doporučuji používat bezšroubové svorky typu WAGO pro jejich spolehlivost a snadnou manipulaci s vodiči o průřezu 0,5 až 2,5 mm². Vždy dbejte na to, aby izolace nezasahovala do samotného spoje a vodič byl v kontaktu pouze čistým měděným jádrem, přičemž odizolovaná délka musí odpovídat rysce na svorce, obvykle 11 až 13 mm.
Jak správně izolovat elektrické spoje
Kvalitní izolace elektrických spojů je klíčová pro prevenci úrazů elektrickým proudem a vzniku zkratů. Pro trvalé zabezpečení spojů v krabicích jsou ideální smršťovací bužírky s poměrem smrštění 2:1, které po zahřátí horkovzdušnou pistolí dokonale obepnou spoj a ochrání jej před vlhkostí i mechanickým poškozením. Pokud používáte izolační pásky, volte výhradně atestované elektroinstalační materiály s vysokou odolností proti stárnutí a teplotám do 90 stupňů Celsia. Častá chyba při instalaci elektrických rozvodů doma spočívá v nedostatečném překrytí spoje, kdy páska musí přesahovat izolaci vodiče minimálně o 20 mm na obě strany, jinak hrozí riziko průrazu. Pamatujte, že správně provedená izolace je nezbytným předpokladem pro úspěšnou revizi elektroinstalace, která ověřuje izolační stav pomocí měřicího přístroje s napětím 500 V DC.
Odborná rada: Elektroinstalace se hodí pro svépomocné provedení pouze tehdy, pokud máte odpovídající elektrotechnickou kvalifikaci dle vyhlášky č. 50/1978 Sb. (respektive NV 194/2022 Sb.). Pro laiky je bezpečnější svěřit finální zapojení v rozvaděči odborníkovi, aby byla zaručena bezpečnost elektroinstalace. Na co si dát pozor: v místech, jako jsou instalační zóny v koupelně, musí být veškeré spoje a komponenty v odpovídajícím krytí minimálně IP44, jinak hrozí nebezpečí úrazu při kontaktu s vlhkostí.
| Typ spoje | Vhodná metoda | Hlavní výhoda |
|---|---|---|
| Pevný spoj v krabici | Bezšroubová svorka | Rychlost a stálý přítlak |
| Vlhká prostředí | Smršťovací bužírka | Hermetické uzavření spoje |
| Dočasné opravy | Izolační páska | Snadná aplikace a dostupnost |
Jak rozmístit zásuvky a vypínače podle norem
Správné rozmístění prvků je klíčem k tomu, jak správně rozmístit zásuvky a vypínače při elektroinstalaci v souladu s normou ČSN 33 2000-5-52. Dodržení těchto pravidel zajistí dlouhodobou bezpečnost elektroinstalace v bytě i v rodinném domě.
Doporučené výšky zásuvek
Standardní výška zásuvek se v obytných místnostech pohybuje v rozmezí 20 až 30 cm nad čistou podlahou. Toto umístění minimalizuje viditelnost kabeláže a zároveň umožňuje snadný přístup k elektroinstalačním materiálům. V kuchyňské lince se výška zásuvek nad pracovní deskou obvykle volí individuálně podle výšky obkladu, nejčastěji v rozmezí 100 až 115 cm.
Doporučené výšky vypínačů
Vypínače se standardně instalují ve výšce 120 cm nad podlahou, měřeno od středu přístroje. Tato hodnota představuje optimální ergonomický dosah pro dospělou osobu. Při plánování rozmístění vždy zohledněte otevírání dveří, aby vypínače zůstaly přístupné na straně kliky.
Instalační zóny v koupelně
Bezpečnost elektroinstalace v koupelně definují přísné instalační zóny koupelna, které určují, kde smí být umístěny zásuvky a svítidla. Zóna 1 zahrnuje prostor přímo nad vanou či sprchou do výšky 2,25 m, kde je instalace běžných zásuvek zakázána.
| Zóna | Umístění | Povolené prvky |
|---|---|---|
| Zóna 0 | Vnitřní prostor vany/sprchy | Pouze zařízení s IPX7 |
| Zóna 1 | Nad vanou do 2,25 m | Svítidla 12V s krytím IPX5 |
| Zóna 2 | Do 60 cm od zóny 1 | Svítidla s krytím IPX4 |
Odborná rada: Častá chyba při elektroinstalaci v koupelně je podcenění krytí IP u svítidel v blízkosti umyvadla. Vždy instalujte pouze zařízení odpovídající dané zóně.
- Zásuvky v obývacím pokoji: 20-30 cm
- Vypínače u dveří: 120 cm
- Zásuvky u pracovní desky: 100-115 cm
- Revize elektroinstalace: nutná po každé změně v obvodech
Tato pravidla se hodí pro novostavby a kompletní rekonstrukce, kdy máte možnost vést kabely v drážkách pod omítkou. Pro starší bytové domy s hliníkovými rozvody se tento postup nehodí bez celkové výměny vedení.
Jak provést revizi a kontrolu elektroinstalace
Pravidelná revize elektroinstalace představuje klíčový pilíř pro zajištění bezpečnosti elektroinstalace ve vašem domově. Podle platných norem se revize elektroinstalace provádí v intervalu každých 5 let, aby se předešlo rizikům spojeným se stárnutím materiálů či závadami. Odborný revizní technik při kontrole ověřuje celistvost systému a shodu s projektem.

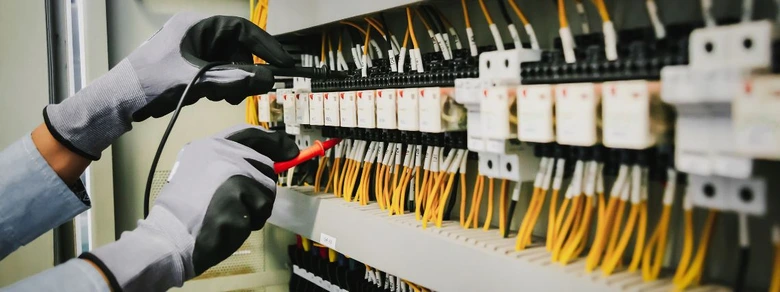

Co všechno se kontroluje při revizi domácí elektroinstalace
Při komplexní prohlídce se technik zaměřuje na kritické body, které přímo ovlivňují funkčnost a požární bezpečnost celého objektu.
- Měření izolačního stavu – ověřuje se kvalita izolace vodičů, která nesmí vykazovat známky degradace.
- Kontrola spojů v rozvaděčích – dotahují se svorky, aby se zamezilo přechodovým odporům a následnému zahřívání vodičů.
- Prověrka funkčnosti jističů – testuje se vypínací charakteristika a správná reakce jističů při přetížení či zkratu.
- Ověření ochrany v koupelně – kontroluje se dodržení instalační zóny v koupelně a funkčnost proudových chráničů.
Odborná rada: Častou chybou bývá neodborný zásah do elektroinstalace v bytě po revizi, kdy majitelé mění elektroinstalační materiály bez následného přeměření. Revize je vhodná pro majitele nemovitostí, kteří chtějí mít jistotu bezpečí, ale není určena pro laické opravy svépomocí. Vždy vyžadujte písemnou revizní zprávu.
Jak dlouho trvá elektroinstalace v bytě
Zajímá vás, jak dlouho trvá kompletní elektroinstalace v bytě? Časový rámec se odvíjí od plochy a náročnosti projektu. U standardního bytu 2kk počítejte s dobou instalace přibližně 4 dny, zatímco u bytu 3kk se práce protáhnou na 5 dní.
- Příprava drážek a sekání: 1 až 2 dny.
- Tahání kabeláže a osazování krabic: 2 dny.
- Zapojení rozvaděče a montáž zásuvek: 1 den.
Odborná rada: Častou chybou je podcenění času na finální revizi elektroinstalace. Pamatujte, že správná bezpečnost elektroinstalace vyžaduje dodržení norem pro instalační zóny koupelna a přesnou výšku zásuvek. Kvalitní elektroinstalační materiály zajistí dlouhou životnost vašich rozvodů. Pokud si nejste jistí postupem, vždy raději přizvěte certifikovaného revizního technika.
Časté dotazy
Jaké jsou základní kroky při plánování elektroinstalace?
Zahrnují rozmístění zásuvek 20-30 cm nad podlahou, vypínačů kolem 120 cm a plánování rozvaděče s 20-30 % rezervou pro budoucí rozšíření.
Jaké nářadí potřebuji pro domácí elektroinstalaci?
Kleště, šroubováky, tester napětí, izolační pásky a nástroje na vysekání drážek jsou základní vybavení.
Jak správně vysekat drážky na elektriku?
Použijte elektrickou drážkovací frézu nebo ruční nástroje, dodržujte bezpečnostní pravidla a vysekejte drážky podle schématu vedení kabelů.
Jaké jsou instalační zóny v koupelně?
Zóna 1 sahá do výšky 2,25 m od podlahy, kde platí přísná pravidla pro elektroinstalaci kvůli bezpečnosti.
Jak často by měla probíhat revize elektroinstalace?
Doporučuje se provádět revizi elektroinstalace každých 5 let, včetně kontroly izolace, spojů a funkčnosti jističů.
Kolik času zabere elektroinstalace v bytě 2kk?
Průměrná doba instalace elektroinstalace v bytě 2kk je přibližně 4 dny.
Kolik stojí nová elektroinstalace v rodinném domě?
Cena se liší podle rozsahu, materiálů a práce, obvykle od 40 000 do 120 000 Kč.
Jak rozmístit zásuvky a vypínače podle norem?
Zásuvky se umisťují 20-30 cm nad podlahu, vypínače kolem 120 cm, s přihlédnutím k instalačním zónám v koupelně.
Jaké chyby jsou nejčastější při domácí elektroinstalaci?
Nedodržení výšky zásuvek, špatné spojení vodičů a nedostatečná rezerva v rozvaděči patří mezi časté chyby.
Co se kontroluje při revizi elektroinstalace?
Izolace vodičů, správné spoje, funkčnost jističů a celková bezpečnost instalace.
Jaké bezpečnostní prvky je nutné instalovat v domácí elektroinstalaci?
Je nutné instalovat proudový chránič s vybavovacím proudem max. 30 mA a jističe odpovídající zatížení jednotlivých okruhů, aby byla zajištěna ochrana proti úrazu elektrickým proudem.
Jak správně označit vodiče v elektroinstalaci?
Vodiče by měly být označeny barevně podle standardů: fázový vodič hnědý nebo černý, nulový vodič modrý a ochranný vodič zelenožlutý, což zjednodušuje identifikaci a údržbu.
